BEEP PCB in doosje v3.6

De BEEP PCB versie 3.6

De BEEP PCB is het centrum van de BEEP base. PCB staat voor 'printed circuit board' en bevat alle connecties voor de sensoren die bij je BEEP base geleverd worden - temperatuur, geluid en gewicht - en heeft plaats voor meer. Met de losse BEEP PCB kan je zelf een meetsysteem bouwen en verder uitbreiden.

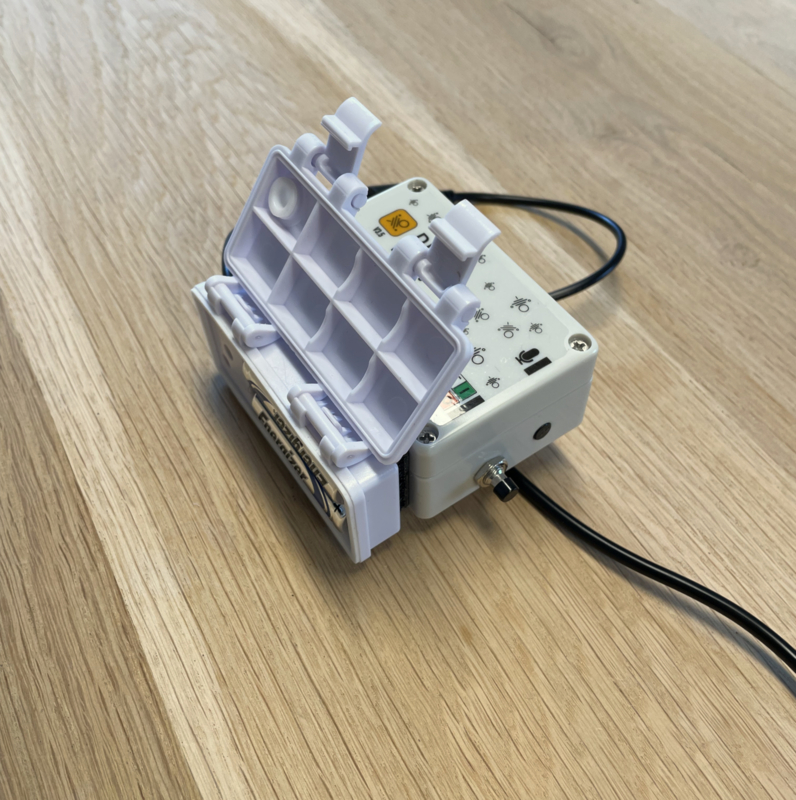

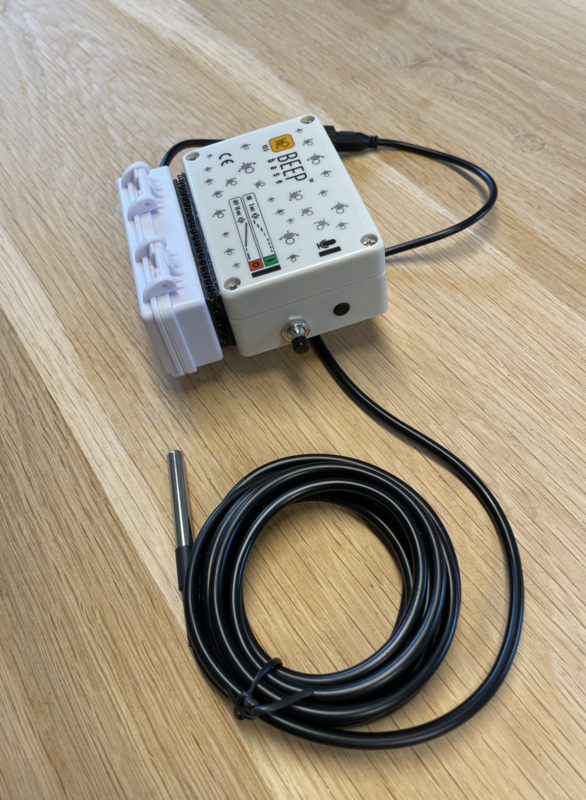

De BEEP PCB wordt geleverd in een spatwaterdicht doosje, inclusief 1 (aangesloten) temperatuursensor en een LoRa antenne.

Voorraad op

Momenteel is onze voorraad op. Geef hier aan welke producten je wil bestellen en hoeveel. Je krijgt zo snel mogelijk bericht zodra de producten weer op voorraad zijn.

Technische details

Het door het technische BEEP team ontwikkelde PCB heeft een extreem laag energieverbruik. Het is gebaseerd op de Noorse nRF 52840 MHz ARM®️ CortexTM-M4. Het kan minstens een jaar lang, elke vijftien minuten, data versturen op maar twee AA batterijen. Je kan dit interval aanpassen met de iOS of Android BEEP base app. Als het geen data verstuurt gebruikt het maar 4,5 μA. Met 64 MbB aan geheugen kan de BEEP base twee jaar aan informatie opslaan.

Bovendien bevat het:

• via de ether firmware-updates (BLE)
• LoRa RFM95 868 MHz (EU) met uFL SMT-antenne met draadloze configuratie
• Aansluiting voor meerdere 1Wire 1-5x sensor (DS18b20)
• audio ADC (92 dBA SNR) + AGC met 3,5 mm jackingang met 4 pinnen
• 2-kanaals gewichtsversterker (HX711) schroefaansluitingen
• Realtime Clock (RTC) voor nauwkeurige tijdbepaling van metingen (inclusief batterij)
• een laag vermogen 3V-regelaar
• I2C-schroefaansluitingen
• unieke hardwaresleutel IC
• magnetische reed-schakelaar
• kantelschakelaar
• zoemer

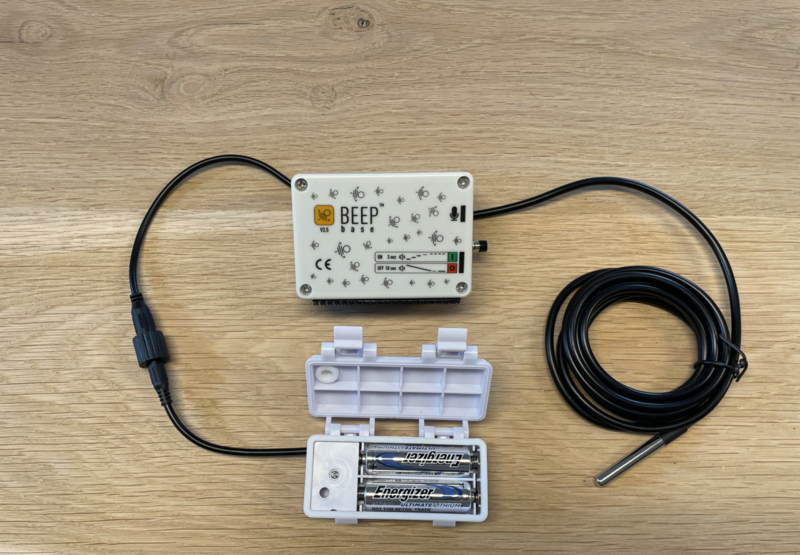

• 2x AA-batterijen (inclusief) in externe houder voor gemakkelijke vervanging
• Afmeting PCB: 75x50x23mm

De BEEP PCB wordt geleverd in een waterdicht doosje (83x58x33mm)

Sensoren aansluiten

Aan de PCB kan je sensoren aansluiten om data te verzamelen in en rond de bijenkast. De huidige firmware ondersteunt:

• tot vijf temperatuursensoren (type DS18b20)
• één microfoon (3,5 mm jackingang met 4 pinnen). In de BEEP base app kan je instellen welke type microfoon je gebruikt.
• één temperatuur- / vochtigheidssensor (I2C BME280)
• twee loadcells voor gewicht metingen (bijvoorbeeld Bosche H40A 150kg)

De PCB heeft een I2C aansluitpunt waar je meerdere I2C sensoren kunt toevoegen. Wanneer je je eigen (I2C) sensoren wilt toevoegen, kun je voor elke sensor de benodigde code in de (open source gedeelde) firmware schrijven en deze aangepaste firmware m.b.v. de BEEP base app via Bluetooth uploaden naar de BEEP base.

Grote bestellingen vanaf 50 stuks

Wij bieden ook opties voor grote bestellingen voor resellers, organisaties of onderzoeken, beginnend bij 50 stuks. Neem gerust contact met ons op voor meer informatie via info@beep.nl.
